Beschreibung

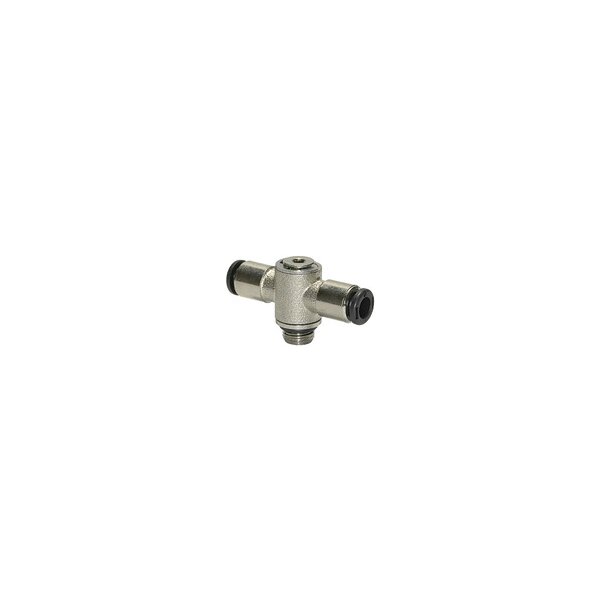

T-Steckverschraubung mit Innensechskant click-clock drehbar Außengewinde zylindrisch mit O-Ring für Schlauch 4 bis 12 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare T-Steckverschraubung click-clock AG zylindrisch mit Innensechskant und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| M5 | 4 |
16
|
40,4 | 18,4 | 2 |
| M5 | 5 |
16
|
47,6 | 18,8 | 2 |
| M5 | 6 |
16
|
47,0 | 18,4 | 2 |
| M7 | 4 | 16 | 40,4 | 18,5 | 3 |
| M7 | 6 | 16 | 47,0 | 18,5 | 3 |
| G 1/8 | 4 |
16
|
42,6 | 24,9 | 3 |
| G 1/8 | 5 |
16
|
49,5 | 27,0 | 3 |
| G 1/8 | 6 |
16
|
46,0 | 24,9 | 3 |
| G 1/8 | 8 | 16 | 49,6 | 24,9 | 3 |
| G 1/4 | 6 | 16 | 49,0 | 29,4 | 4 |
| G 1/4 | 8 | 16 | 53,0 | 29,4 | 4 |
| G 1/4 | 10 | 16 | 62,8 | 29,4 | 4 |
| G 1/4 | 12 | 16 | 66,0 | 29,4 | 4 |
| G 3/8 | 8 | 16 | 57,0 | 35,6 | 5 |
| G 3/8 | 10 | 16 | 65,6 | 35,6 | 5 |
| G 3/8 | 12 | 16 | 69,6 | 35,6 | 5 |
| G 1/2 | 12 | 16 | 73,0 | 40,8 | 8 |
