Beschreibung

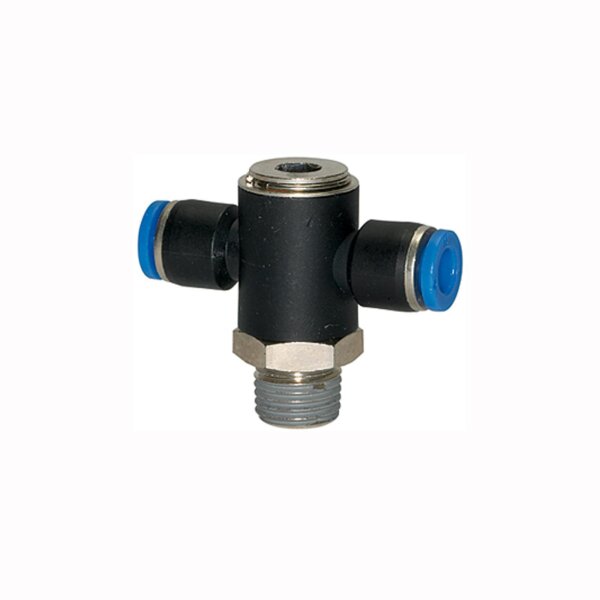

T-Steckverschraubung mit Innensechskant drehbar AG konisch mit Gewindebeschichtung
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare T-Steckverschraubung mit Innensechskant AG konisch mit Gewindebeschichtung
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2
mm |
Innen Sechskant
mm |
SW
mm |
|
R 1/8
|
4
|
15
|
45,0
|
29,0
|
4
|
14
|
|
R 1/8
|
6
|
15
|
42,6
|
29,0
|
4
|
14
|
|
R 1/8
|
8
|
15
|
48,5
|
29,0
|
4
|
14
|
|
R 1/4
|
6
|
15
|
46,7
|
38,0
|
6
|
17
|
|
R 1/4
|
8
|
15
|
53,5
|
38,0
|
6
|
17
|
|
R 1/4
|
10
|
15
|
59,6
|
38,0
|
6
|
17
|
|
R 1/4
|
12
|
15
|
61,2
|
38,0
|
6
|
17
|
|
R 3/8
|
8
|
15
|
56,3
|
39,7
|
8
|
20
|
|
R 3/8
|
10
|
15
|
63,5
|
39,7
|
8
|
20
|
|
R 3/8
|
12
|
15
|
64,9
|
39,7
|
8
|
20
|
Technische Informationen
DatenblattDatenblatt
DatenblattDatenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
