Beschreibung

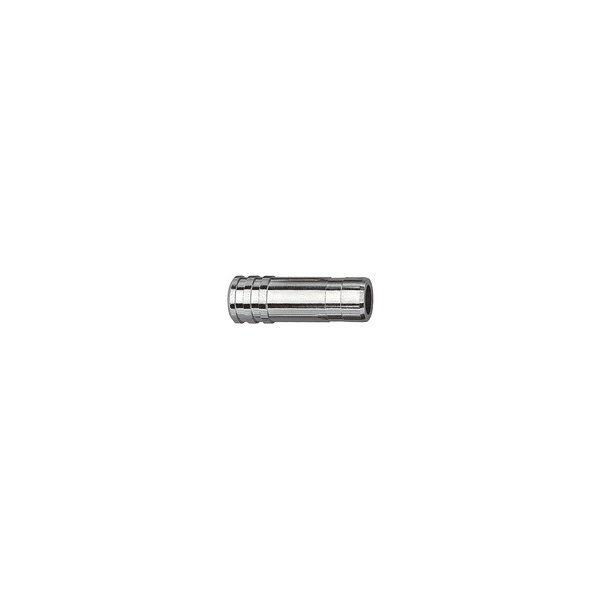

Verschlussstecker click-clock für Stecknippel Ø 3 bis 14 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Verschlussstecker für Stecknippel click-clock
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Stecknippel
mm
|
Arbeitsdruck
max. bar |
L1
mm |
| 3 |
16
|
20,0 |
| 4 |
16
|
27,0 |
| 5 |
16
|
27,0 |
| 6 |
16
|
29,8 |
| 8 |
16
|
33,6 |
| 10 |
16
|
36,8 |
| 12 |
16
|
39,0 |
| 14 |
16
|
39,5 |
