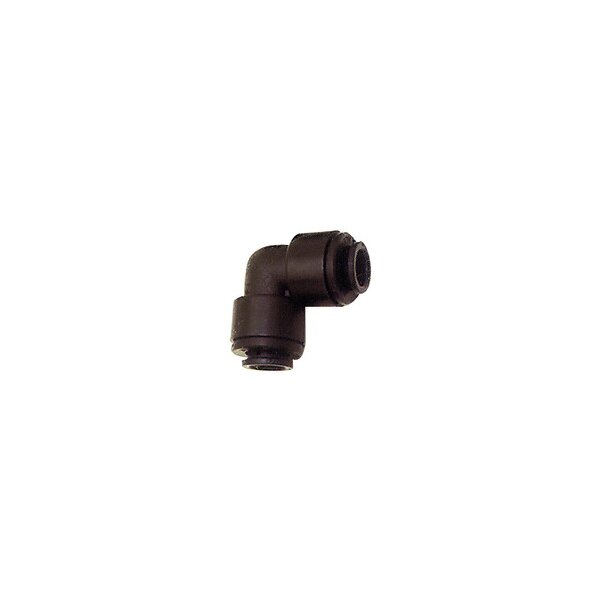

Winkelverbinder POM für Schlauch 4 bis 28 mm
Schnellsteckverbinder mit hoher Festigkeit, Zähigkeit, geringem Gewicht, Abriebfestigkeit und großer Schlagfestigkeit für eine Vielzahl von Anwendungen.
Alle unsere Steckverbinder aus POM haben die folgenden Zulassungen für Trinkwasser DVGW, KTW, FDA und NSF.
Zum schnellen Verbinden von Kunststoff- und Metallrohren. Geeignet für Druckluft und Flüssigkeiten, gut resistent gegen viele Chemikalien.
Messung erfolgt: Spannzangen in Freigabeposition.
Detaillierte Daten Winkelverbinder:
| Temperaturbereich Luft | -20 °C bis 70 °C |
| Temperaturbereich LuftTemperaturbereich Wasser | 1 °C bis 70 °C bei Wasser |
| Material | Acetalpolymerisat (POM) |
| Dichtmaterial | NBR |
| Medium | Luft, Wasser |
| für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 |
B mm |
C mm |
Ø D mm |
| 4 | 0-16 | 24,1 | 24,1 | 18,0 | 2,5 |
| 5 | 0-16 | 24,1 | 24,1 | 18,0 | 3,5 |
| 6 | 0-16 | 27,1 | 27,1 | 20,0 | 5,0 |
| 8 | 0-16 | 29,9 | 29,9 | 21,0 | 7,5 |
| 10 | 0-10 | 35,3 | 35,3 | 25,0 | 8,5 |
| 12 | 0-10 | 44,0 | 44,0 | 32,0 | 8,5 |
| 15 | 0-10 | 50,3 | 50,3 | 37,0 | 12,0 |
| 18 | 0-10 | 59,7 | 59,7 | 44,0 | 16,0 |
| 22 | 0-10 | 66,6 | 66,6 | 49,0 | 19,2 |
| 28 | 0-10 | 87,7 | 87,7 | 60,0 | 24,9 |
