Beschreibung

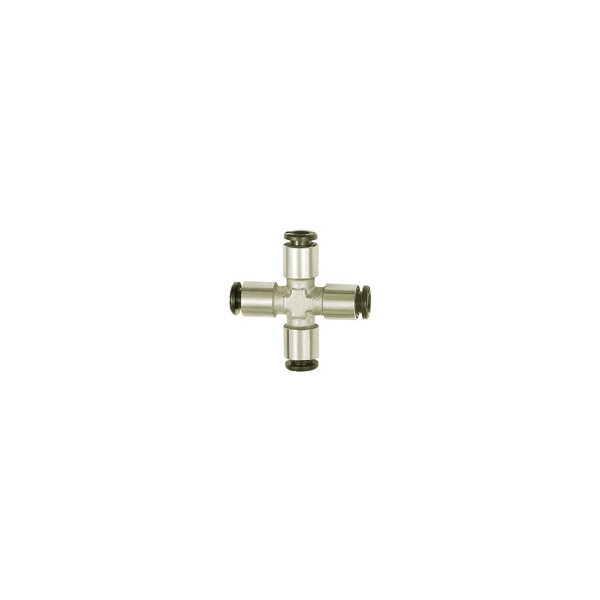

X-Steckverbindung click-clock für Schlauch 4 bis 8 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten X-Steckverbindung click-clock
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L
mm |
L1 mm |
| 4 |
16
|
37,2 | 18,6 |
| 6 |
16
|
43,8 | 21,9 |
| 8 |
16
|
50,8 | 25,4 |
