Beschreibung

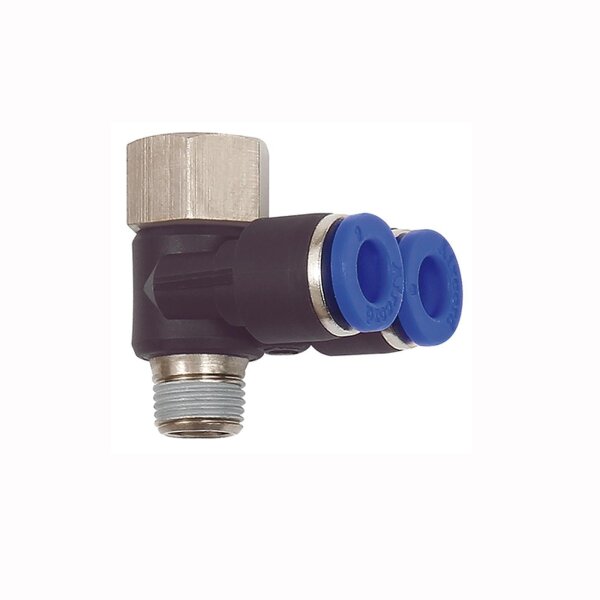

Y-Winkelsteckverschraubung drehbar IG und AG konisch mit Gewindebeschichtung
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare Y-Winkelsteckverschraubung IG und AG konisch mit Gewindebeschichtung
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2
mm |
SW
mm |
|
G/R 1/8
|
6
|
15
|
24,0
|
30,5
|
14
|
|
G/R 1/4
|
8
|
15
|
28,5
|
36,0
|
17
|
|
G/R 3/8
|
10
|
15
|
33,7
|
42,3
|
21
|
|
G/R 1/2
|
12
|
15
|
37,5
|
51,0
|
24
|
