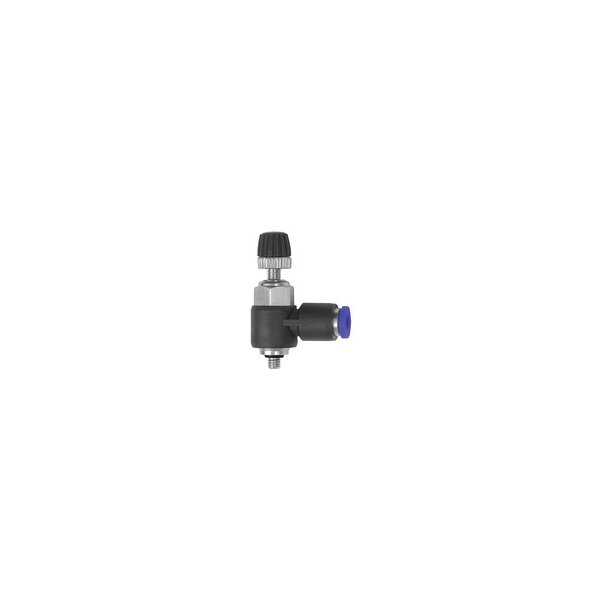

Drosselrückschlagventil, mit Zuluftdrosselung, regulierbar mit Rändelschraube, Winkelform, drehbar, Außengewinde metrisch mit O-Ring (NBR) Blaue Serie Mini für Schlauch 3 bis 6mm
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten Drosselrückschlagventil mit Zuluftdrosselung der blauen Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| GewindeGewindeGewinde | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 |
L2 mm |
SW mm |
Ø P |
A mm |
C mm |
| M3 | 3 | 10 | 31,2 | 16,4 | 8 | 8,1 | 3 | 9,3 |
| M3 | 4 | 10 | 31,2 | 16,7 | 8 | 8,1 | 3 | 12,0 |
| M3 | 6 | 10 | 31,2 | 18,1 | 8 | 10,7 | 3 | 12,4 |
| M5 | 3 | 10 | 31,7 | 16,4 | 8 | 8,1 | 3,5 | 9,3 |
| M5M5M5M5 | 4 | 10 | 31,7 | 16,7 | 8 | 8,1 | 3,5 | 12,0 |
| M5 | 6 | 10 | 31,7 | 18,1 | 8 | 10,7 | 3,5 | 12,4 |
