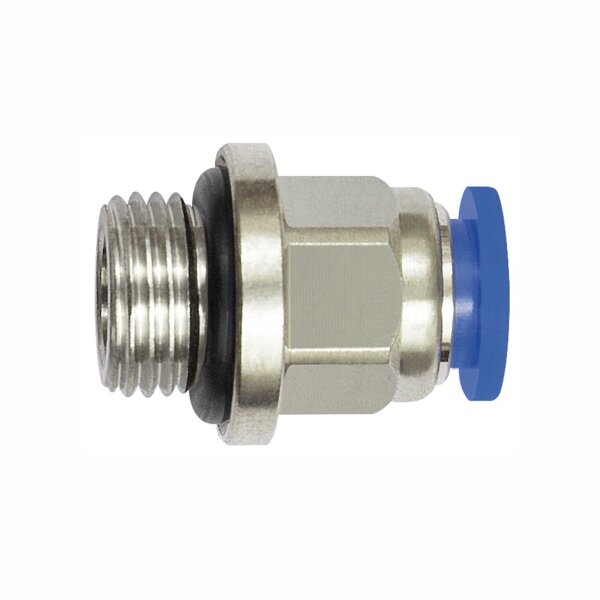

Gerade Steckverschraubung Blaue Serie Mini - Außengewinde mit O-Ring (NBR) und Außensechskant 3 bis 6mm
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten Steckverschraubung mit AG und Außensechskant - Blaue Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| GewindeGewindeGewinde | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 mm |
L2 mm |
SW mm |
Gewindenorm |
| M3 | 3 | 10 | 3,0 | 15,2 | 5,5 | DIN 13-1, NBR O-Ring |
| M3 | 4 | 10 | 3,0 | 16,4 | 8 | DIN 13-1, NBR O-RingDIN 13-1, NBR O-RingDIN 13-1, NBR O-RingDIN 13-1, NBR O-RingDIN 13-1, NBR O-Ring |
| M5 | 3 | 10 | 3,5 | 15,8 | 8 | DIN 13-1, NBR O-Ring |
| M5 | 4 | 10 | 3,5 | 16,9 | 8 | DIN 13-1, NBR O-Ring |
| M5 | 6 | 10 | 3,5 | 17,8 | 10 | DIN 13-1, NBR O-Ring |
| M6 | 3 | 10 | 4,5 | 15,9 | 9 | DIN 13-1, NBR O-Ring |
| M6 | 4 | 10 | 4,5 | 18,2 | 9 | DIN 13-1, NBR O-Ring |
| M6 | 6 | 10 | 4,5 | 18,7 | 10 | DIN 13-1, NBR O-Ring |
| G 1/8 | 4 | 10 | 5,5 | 18,2 | 10 | DIN EN ISO 228-1, NBR O-Ring |
| G 1/8 | 6 | 10 | 5,5 | 18,3 | 10 | DIN EN ISO 228-1, NBR O-RingDIN EN ISO 228-1, NBR O-Ring |
