Beschreibung

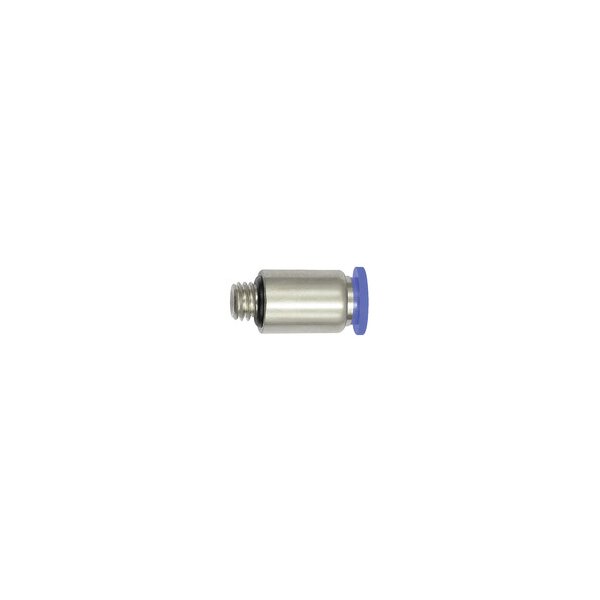

Gerade Steckverschraubung mit runden Körper Blaue Serie Mini
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten Steckverschraubung mit rundem Körper - Blaue Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| GewindeGewindeGewinde | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 |
L2 mm |
Ø D1 |
Ø D2 |
Gewindenorm |
| M3 | 3 | 10 | 3,0 | 14,7 | 5,5 | 7,0 | DIN 13-1, NBR O-Ring |
| M3 | 4 | 10 | 3,0 | 16,3 | 8,0 | 8,5 | DIN 13-DIN 13-1DIN 13-1, NBR O-Ring |
| M5 | 3 | 10 | 3,5 | 15,3 | 8,0 | 7,0 | DIN 13-1, NBR O-Ring |
| M5 | 4 | 10 | 3,5 | 16,8 | 8,0 | 8,5 | DIN 13-1, NBR O-Ring |
| M5M5M5M5 | 6 | 10 | 3,5 | 17,7 | 10,0 | 10,0 | DIN 13-1, NBR O-Ring |
| M6 | 3 | 10 | 4,5 | 15,8 | 10,0 | 7,0 | DIN 13-1, NBR O-Ring |
| M6 | 4 | 10 | 4,5 | 18,2 | 8,0 | 8,6 | DIN 13-1, NBR O-Ring |
| M6 | 6 | 10 | 4,5 | 18,7 | 10,0 | 10,0 | DIN 13-1, NBR O-Ring |
| M7 | 4 | 10 | 6,0 | 19,7 | 10,0 | 8,7 | DIN 13-1, NBR O-Ring |
| M7 | 6 | 10 | 6,1 | 20,2 | 10,0 | 10,0 | DIN 13-1, NBR O-Ring |
| G 1/8 | 4 | 10 | 5,5 | 18,0 | 10,0 | 8,6 | DIN EN ISO 228-1, NBR O-Ring |
| G 1/8 | 6 | 10 | 5,5 | 18,0 | 12,0 | 10,0 | DIN EN ISO 228-1, NBR O-Ring |
