Beschreibung

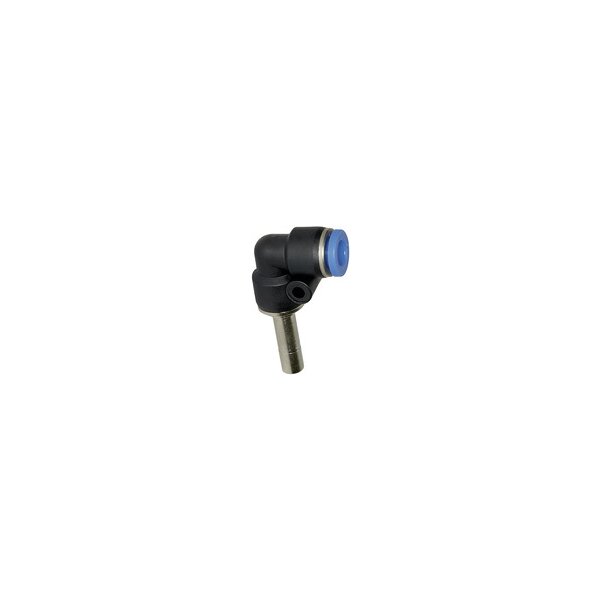

L-Steckverbindung mit Stecknippel Blaue Serie Mini für Schlauch 3 bis 6mm
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten L-Steckverbindung mit Stecknippel - Blaue Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| Stecknippel mm | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 |
L2 mm |
Ø P mm |
C1 mm |
B mm |
E mm |
| 3 | 3 | 10 | 11,5 | 26,6 | 6,5 | 10,0 | 26,6 | 11,5 |
| 4 | 4 | 10 | 14,0 | 28,5 | 8,0 | 12,0 | 28,5 | 14,0 |
| 6 | 6 | 10 | 16,3 | 32,0 | 10,5 | 13,5 | 32,0 | 16,3 |
Technische Informationen
Datenblatt
Bedienungsanleitung
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
