Beschreibung

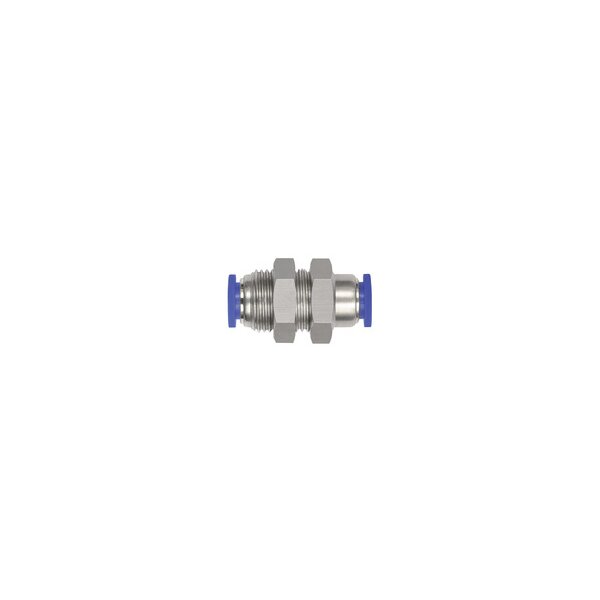

Schott-Steckverbindung Blaue Serie Mini für Schlauch 3 bis 6mm
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten Schott Steckverbindung - Blaue Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| Gewinde | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
B |
Ø P |
E mm |
H mm |
G mm |
| M8x0,75 | 3 | 10 | 22,0 | 5,5 | 13,0 | 10,0 | 2,3 |
| M10x1 | 4 | 10 | 25,2 | 8,0 | 13,5 | 12,0 | 3,0 |
| M12x1 | 6 | 10 | 26,9 | 10,0 | 15,2 | 14,0 | 4,0 |
Technische Informationen
Datenblatt
Bedienungsanleitung
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
