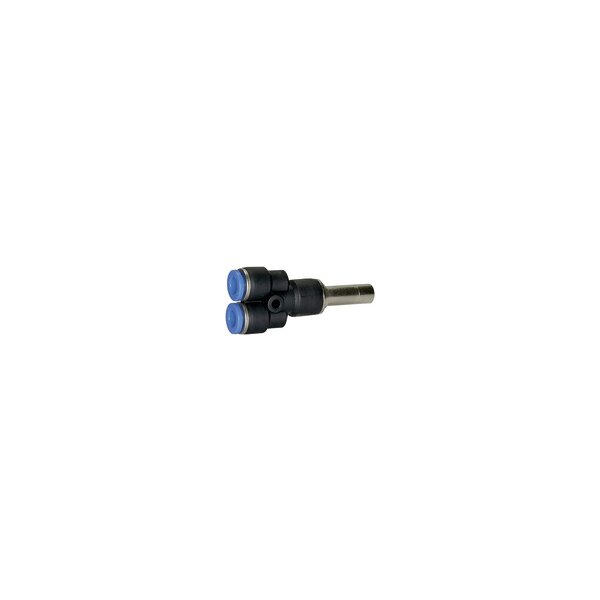

Y-Steckverbindung mit Stecknippel Blaue Serie Mini für Schlauch 3 bis 6mm
Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing in platzsparender Minibaureihe.
Detaillierte Daten Y-Steckverbindung mit Stecknippel - Blaue Serie Mini
| Temperaturbereich | 0 °C bis 60 °C |
| Material | Kunststoff bzw. Messing vernickelt Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium | Druckluft |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| Stecknippel mm | für Schlauch- Außen-Ø mm |
Arbeitsdruck max. bar |
L1 |
Ø P mm |
L mm |
C mm |
F mm |
J mm |
| 3 | 3 | 10 | 38,0 | 7,0 | 13,0 | 9,0 | 12,0 | 7,0 |
| 4 | 4 | 10 | 43,0 | 9,5 | 15,5 | 11,0 | 14,0 | 9,0 |
| 6 | 6 | 10 | 46,0 | 11,0 | 16,0 | 11,5 | 15,0 | 11,0 |
