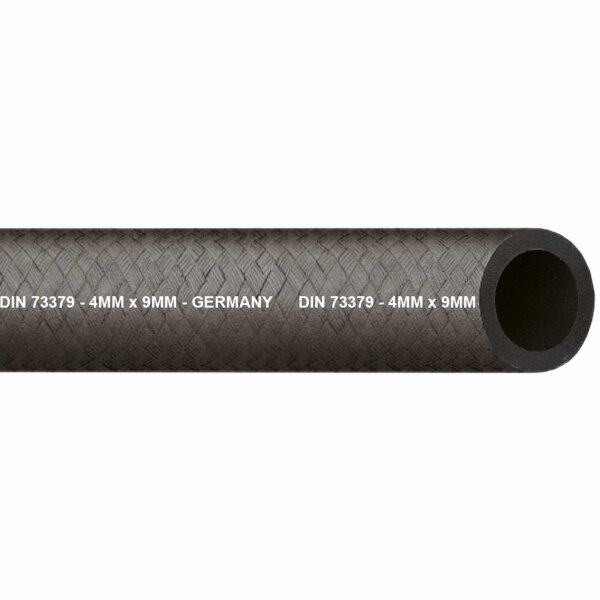

NAFTREX / B Kraftstoffschlauch
Verwendung:
Extrudierter, textilumflochtener Kraftstoffschlauch, geeignet für den Durchgang von Kraftstoffen bis zu einem Aromatengehalt von 50% und verschiedenen anderen Medien (Kühlmittel, Wasser, Luft, Flüssigkeiten ohne oxidierende Substanzen) mit unterschiedlichen Temperaturbereichen. Einsetzbar für Maschinen sowie Werkzeuge in der Landwirtschaft und Gartenbau.
Technische Daten:
Norm: DIN 73379 März 1982 Typ B, SAE J30
Betriebsdruck: 10 bar
Platzdruck: 30 bar
Min. Temperatur: -35 °C
Max. Temperatur Heißwasser: +90 °C
Material Innenseele: NBR
Innenseele: Glatt
Farbe Innenseele: Schwarz
Material Außendecke: NBR
Decke: Textilumflechtung
Farbe Außendecke: Schwarz
Beständigkeit Innenseele: B20, E10, E85
|
Ø Innen
(mm)
|
Wand
(mm)
|
Ø Außen
(mm)
|
Biegeradius
(mm)
|
Gewicht
(kg/m)
|
max. Rollenlänge
(m)
|
| 3,2 |
1,9 |
7,0 |
40 |
0,045 |
10/20 |
| 3,5 |
2,0 |
7,5 |
45 |
0,050 |
10/20 |
| 4,0 |
2,5 |
9,0 |
45 |
0,075 |
10/20 |
| 4,5 |
2,5 |
9,5 |
50 |
0,080 |
10/20 |
| 5,0 |
2,5 |
10,0 |
50 |
0,085 |
10/20 |
| 5,5 |
2,5 |
10,5 |
50 |
0,090 |
10/20 |
| 6,0 |
2,5 |
11,0 |
60 |
0,100 |
10/20 |
| 7,0 |
2,5 |
12,0 |
60 |
0,110 |
10/20 |
| 7,5 |
2,5 |
12,5 |
65 |
0,115 |
10/20 |
| 8,0 |
2,5 |
13,0 |
65 |
0,120 |
10/20 |
| 9,0 |
2,5 |
14,0 |
65 |
0,135 |
10/20 |
| 11,5 |
2,75 |
17,0 |
75 |
0,180 |
10/20 |
Druckangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer / Garantieangaben bezogen auf nachgewiesene Material- und Fabrikationsfehler - fachgerechte Armaturenmontage, empfohlene Einsatzbedingungen und ordnungsgemäßer Gebrauch des Schlauchmaterials vorausgesetzt.
Unsere Schläuche werden immer an einem Stück geliefert. Dies bedeutet das wenn Sie oben bei Stückzahl z.B. 5 einsetzen, so erhalten Sie 5 Meter Schlauch an einem Stück. Bei einer Mengenauswahl ,die über die max. Rollenlänge hinausgeht, liefern wir mehrere Rollen (-anschnitte).
Technische Informationen
